Kaj je super kritična CO2 ekstrakcija?

Superkritična in/ali subkritična ekstrakcija je postopek pridobivanja ekstraktov in učinkovin s pomočjo plinov, ki se nahajajo v super oziroma sub kritičnih pogojih. Vsako snov v plinastem stanju lahko s spremembo tlaka in temperature pretvorimo v super kritično stanje. Najbolj pogosto uporabljen plin je ogljikov dioksid, ker je razmeroma nenevaren in v super kritično stanje preide že pri relativno sprejemljivih fizikalnih pogojih, pri 31˚C in 74 bar(g).



Ogljikov dioksid CO2 je unikatno topilo, pri katerem lahko topnostno moč prilagajamo s spreminjanjem temperature in tlaka med procesom ekstrakcije. Ko temperatura preseže vrednosti 31°C in tlak 74 bar(g), ogljikov dioksid preide v superkritično stanje. Če temperaturo spustimo pod 31°C pa ogljikov dioksid preide v subkritično stanje.
SCE


Plini v superkritičnem in subkritičnem stanju delujejo kot topila in lahko izlužujejo olja in hidrofobne komponente iz rastlinskih materialov. Če tlak znižamo, da pade pod 41 bar(g), plin preide v svoje naravno (plinasto) stanje in izgubi moč topnosti. Tedaj nima več sposobnosti zadrževanja raztopljenih olj in izlužkov, zato le ti izpadejo kot tekoč, pastozen ali trden produkt. Na ta način dobimo popolnoma naraven ekstrakt brez ostankov topil.

Prednost superkritične ekstrakcije je v tem, da s spreminjanjem tlaka in temperature lahko uravnavamo moč raztapljanja ter tako potek ekstrakcije prilagodimo pridobivanju točno določenih substanc. Možnost selektivnega izločanja komonent je posebej pomembna, če želimo iz skupne matrice izolirati točno določene učinkovine, kot je to pogosto zahteva v farmaciji in prehrambni industriji.



Sistem Škrlj MoSES

Sistem Škrlj MoSES je popolnoma avtomatiziran sistem, zasnovan za sub in super kritično ekstrakcijo naravnih bio učinkovin z uporabo ogljikovega dioksida.

Superktitična ekstrakcija se običajno odvija pri visokih tlakih. Zaradi tlačnih obremenitve morajo biti vsi tlačno obremenjeni deli sistema (črpalke za doseganje visokih tlakov, sistem za uravnavanje tlaka, visokotlačne posode) izdelani in preizkušeni v skladu z zahtevnimi standardi za izdelavo tlačnih sistemov. Sistem MoSES ima vgrajene elektronske in mehanske zaščitne naprave, ki sistem ščitijo pred obratovalnimi in mehanskimi napakami ter tako zagotavljajo visoko stopnjo varnosti operaterjev.

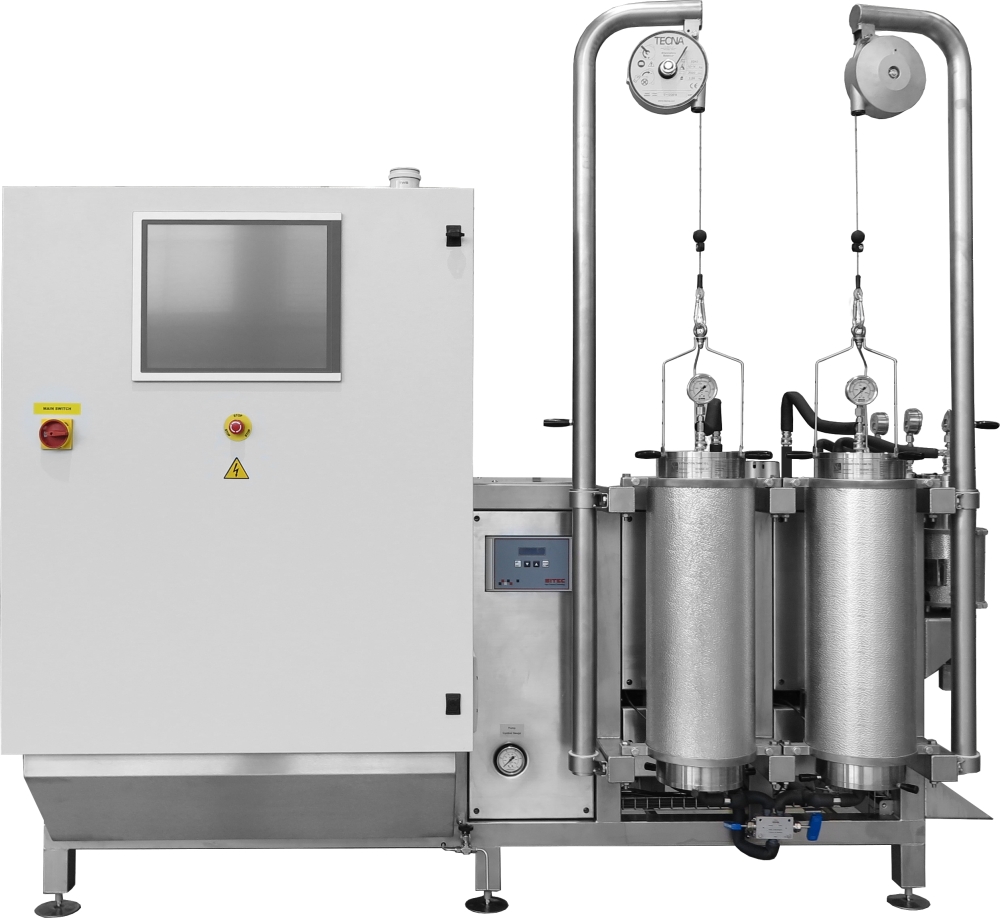

CO2 ekstrakcija



Modularna izvedba

Sistem je zastavljen modularno.

Sklop za dovajanje plina in vzdrževanje tlaka predstavljajo osnovo celotnega sistema, medtem ko se moduli za ekstrakcijo lahko spreminjajo. To pomeni, da se lahko pretočnost in učinkovitost sistema kontrolira in nadgrajuje enostavno samo z zamenjavo konfiguracije ekstrakcijskih posod ali s spreminjanjem njihovega zaporedja.

Sistem je opcijsko opremljen z dodatno črpalko za dovajanje organskih topil, bodisi za izboljšanje kvalitete ekstraktov oziroma končnega izkoristka ekstrakcije, bodisi za izvajanje čiščenja sistema v skladu z GMP usmeritvami.

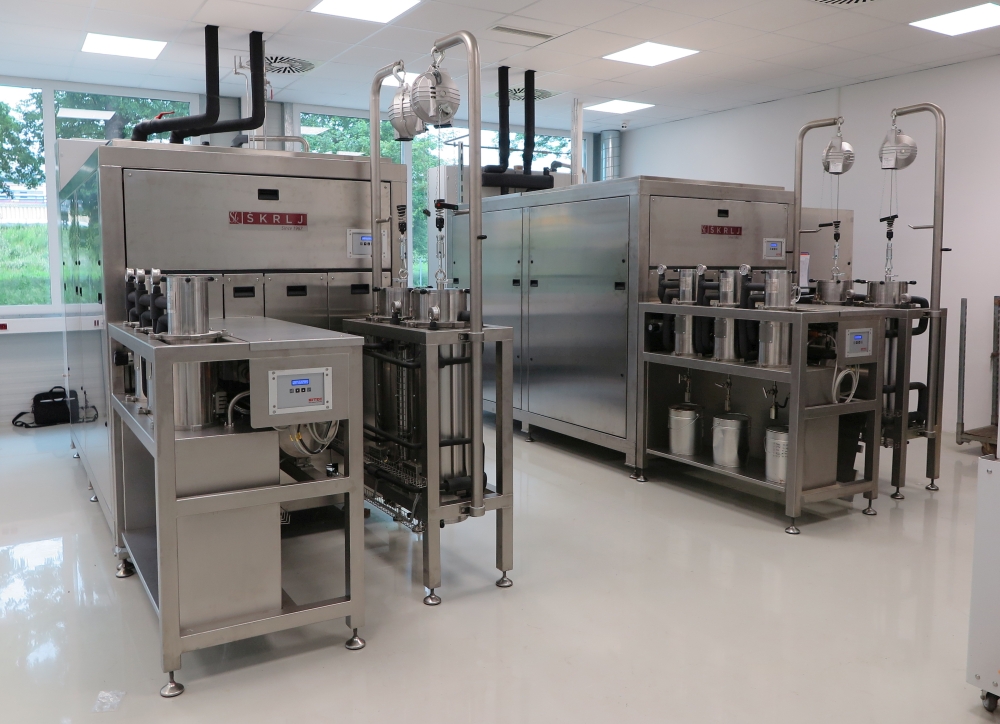

co2 extraction



Standardi

Sistem Škrlj MoSES je načrtovan in izdelani v skladu s certifikati in EU direktivami.

Direktive:

  • Direktiva o strojih 2006/42/ES
  • Direktiva o elektromagnetni združljivosti EMC (2014/30/ES)
  • Nizkonapetostna direktiva LVD (2014/35/ES)
  • Direktiva o tlačni opremi PED 2014/68/EU.

Certifikati:

  • Izjava o skladnosti CE
  • Certifikat ISO 9001:2015
  • EN ISO 3834-2
  • AD 2000-Merkblatt HP 0 (2017-10) in EN13445-4:2014 v povezavi z EN ISO 3834-2:2006
  • Modul H/H1

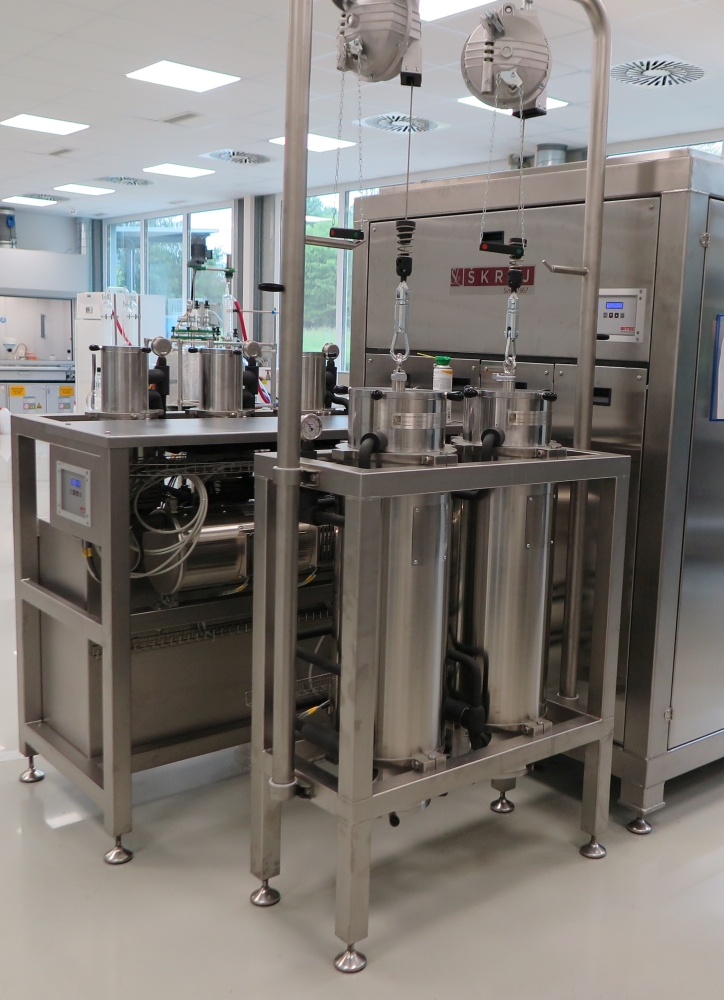

co2 ekstraction



Uporaba

Sistem MoSES je uporaben za pridobivanje bio učinkovin iz zelišč in rastlin, kjer je potrebno zagotavljati visoko stopnjo čistosti ekstraktov. Posebej znane so aplikacije na naslednjih področjih:

  • pridobivanje konopljine smole
  • dekofeinizacije kave in čajev
  • pridobivanje surovin za pivovarstvo
  • pridobivane rastlinskih izvlečkov za farmacevtsko, kozmetično in prehrambno industrijo
  • priprava ortopedskih pripomočkov.



Kapaciteta

Laboratorijski sistemi v konfiguracijah z dvema ali tremi ekstrakcijskimi posodami (1L, 2L ali 5L), ki se jih lahko preklaplja v vzporedni ali zaporedni način delovanja.

Polindustrijski in industrijski sistemi z dvema ali tremi ekstrakcijskimi posodami (10L ali 25L).

Vsi sistemi so opremljeni s tremi posodami za zbiranje produktov.

SCE MoSES / Model  MoSES 1.10.1  MoSES 1.10.2  MoSES 1.25.1  MoSES 1.25.2  MoSES 1.25.3
Koda    120604    122041  124490
Ekstrakcijski cilinder - volumen (L)  10  10  10  25  25
Ekstrakcijski cilinder - število (kos)  1  2  1  2  3
Ekstrakcijski cilinder - material    14418    14418  14418
Tesnilni material    PTFE    PTFE  PTFE
Cevni material    14404    14404  14404
Max. dovoljeni tlak (bar)    400    350  350
Max. dovoljena temperatura (°C)    150    150  150
Max. pretok CO2 (kg/h)  15  15  200 200 200
Zbirna posoda - volumen (L)  2 2 7,5
Zbirna posoda - število (pcs.)  3
Zbirna posoda - max. obratovalni tlak (bar)  400 400  400  400  400
Zbirna posoda - max. obratovalna temperatura (°C)  90 90  90  90  90
Posoda za recikliranje CO2 - kapaciteta (kg)  15 15 15  45 45
Posoda za recikliranje CO2 - delovni tlak (bar) 100 100 100 100 100
Poraba CO2 na šaržo - prvo polnjenje (kg) 7 7 15 15  17
Poraba CO2 na šaržo - v obratovanju (kg)  4  4  10  10  12
Povprečen čas trajanja cikla (90% izkoristka, izračunano na konoplji) (ur)  6  6  2  2  2
Poraba električne energije na šaržo (kWh)  13  15  55  60  65
Temperatura okolice (°C)  20 do 25  20 do 25  20 do 25  20 do 25  20 do 25
Skupna masa naprave cca. (kg)  970  920  3120  3245  3450
Dimenzije naprave LxDxH cca. (mm)     2706x1000x1744     4000x2000x2800  4000x2000x2800



Sestavni deli sistema



Ekstrakcijski cilindri

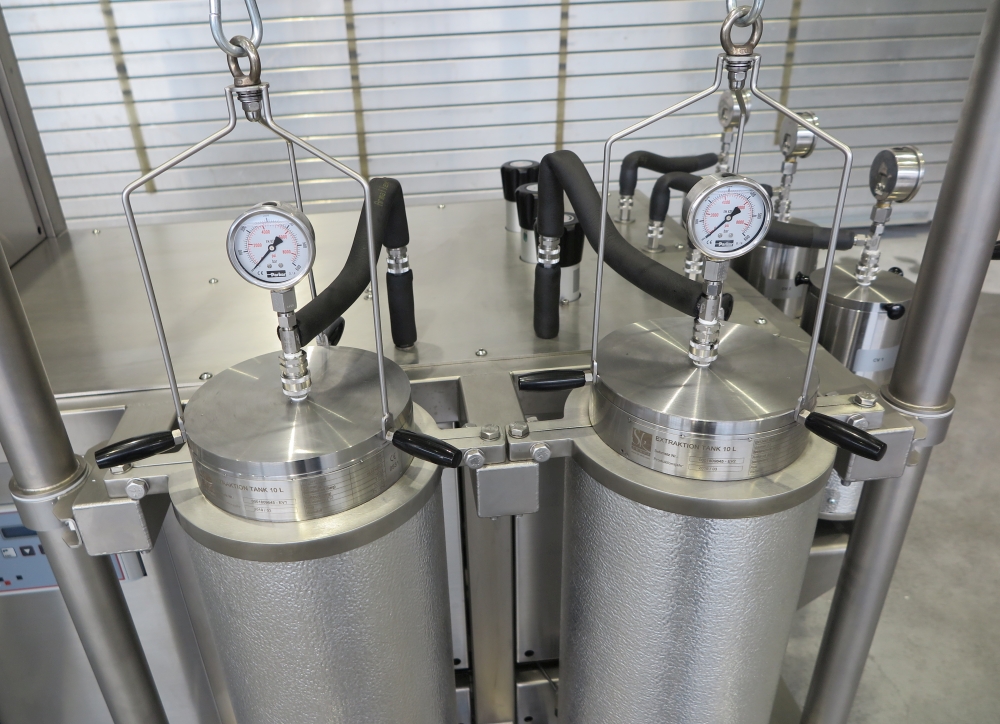

Ekstrakcija poteka v visoko tlačnih ekstrakcijskih cilindrih opremljenih z avtomatskim sistemom za vzdrževanje temperature. Sistemi MoSES so opremljeni z ekstrakcijskimi cilindri volumna 10 ali 25 L. Cilindri so opremljeni z pokrovom in sistemom zapiranja na navoj. Izdelani so iz nerjavnega jekla in certificirani po TUV.

Zbirne posode

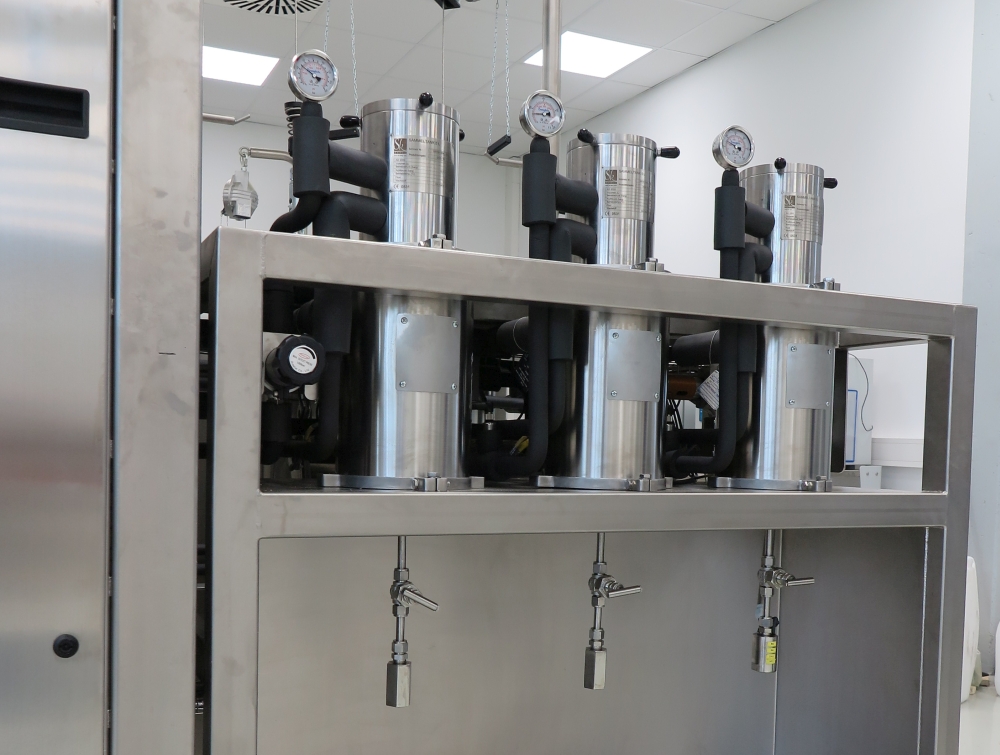

Produkti se selektivno zbirajo v visoko tlačnih odstavnih posodah. Sistemi MoSES so opremljeni z 3 odstavnimi posodami volumna 2, 5 ali 10 L. Posode so opremljene s pokrovom in sistemom zapiranja na navoj. Izdelane so iz nerjavnega jekla in certificirane po TUV.

Visokotlačna črpalka

Visokotlačna črpalka služi za doseganje tlakov pri katerih plin preide v super kritično stanje ter za zagotavljanje kontinuirnega kroženja ekstrakcijskega medija. Sistemi MoSES so opremljeni z robustnimi membranskimi črpalkami, ki imajo pretočne kapacitete od 20 do 200 kg tekočega medija na uro

Regulatorji tlaka

Vsi ekstrakcijski procesi potekajo pod super kritičnimi pogoji. Eden od pogojev za dosego super kritičnega stanja je vzpostavitev ustreznega (super kritičnega) tlaka. Za dosego in uravnavanje tlaka so v sisteme MoSES vgrajeni avtomatski regulatorji tlaka (ABPR), ki lahko uravnavajo tlak v sistemu od 0 do 400 bar(g) z ± 1% natančnostjo.

Avtomatsko krmiljeni grelni elementi

Vsi ekstrakcijski procesi potekajo pod super kritičnimi pogoji. Eden od pogojev za dosego super kritičnega stanja je vzpostavitev ustrezne kritične temperature. Za dosego in uravnavanje kritične temperature so v sisteme MoSES vgrajeni avtomatsko krmiljeni grelni elementi, ki omogočajo ekstrakcijo pri temperaturah do 80°C.

Recikler za ogljikov dioksid

Ves postopek ekstrakcije poteka v zaprtem krogotoku pri čemer se ogljikov dioksid skozi proces reciklira. Recikler je zbirna posoda za tekoči ogljikov dioksid opremljena z avtomatskim sistemom hlajenja. Nominalni volumen posode je 2-kratnik volumna ekstrakcijskih cilindrov. Izdelan je nerjavnega jekla in certificiran po TUV kot tlačna posoda.

Krmilnik

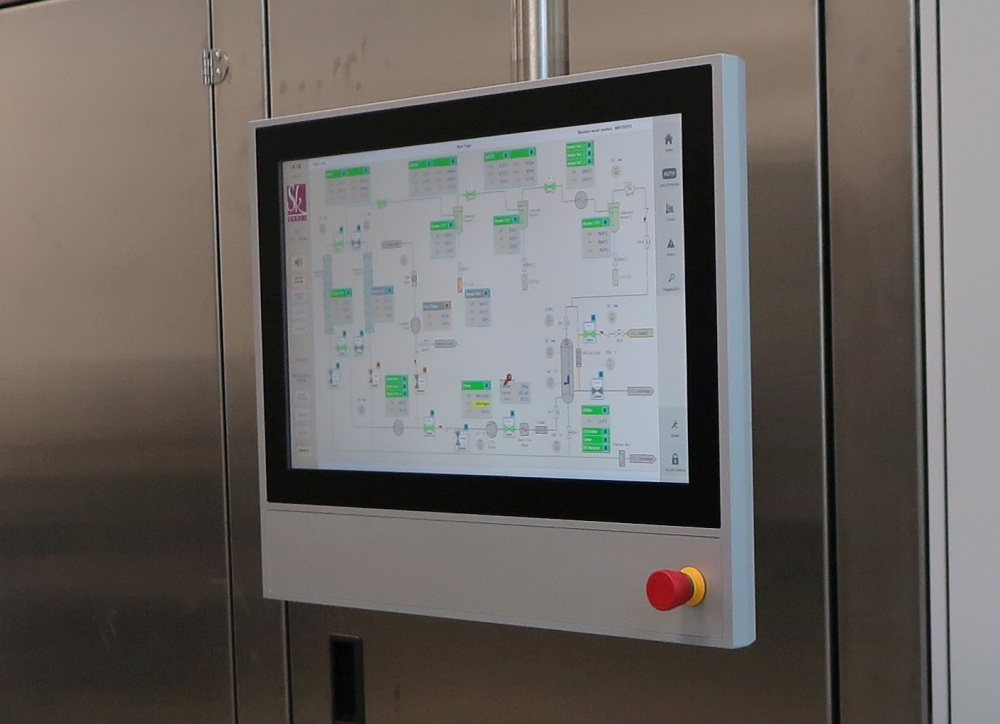

Sistem je krmiljen z intuitivnim sistemom krmiljena preko ekrana na dotik ali preko računalniškega sistema, ki ustreza standardom GMP na način, da je ročno poseganje v sam proces ekstrakcije zmanjšano na polnjenje in praznjenje posod.
