Druckregelventile für Gärtanks und Bierlagertanks
Atmosphärische Tanks
Ein atmosphärischer Tank ist ein Behälter zum Halten von Flüssigkeit beim Luftdruck. Die Behälter, die zur Verwendung unter Luftdruck bestimmt sind, haben auf dem Tankdeckel ein Druckausgleichsventil. Das Ventil dient als Entlüftungsarmatur und verhindert die Bildung des Über- oder Unterdrucks im Behälter.
![ventil za izravnavo tlaka](/Content/Images/uploaded/slike_vsebina/blog/ventil izravnava tlaka.jpg)
Druckbehälter
Druckbehälter ist ein geschlossener Behälter, dessen Druck im Inneren über dem Umgebungsdruck liegt. Ein Druckbehälter muss entsprechend den Normen und Richtlinien zur Herstellung von Geräten, die unter erhöhter Druckbelastung arbeiten, hergestellt werden. Die Dimensionierung, die Blechstärke und alle Einbauteile müssen den Anforderungen der zuvor erstellten Druckberechnung des Behälters entsprechen. Der Einbau eines Sicherheitsventils ist deshalb bei Druckbehältern obligatorisch.
Bei Druckbehältern bauen wir zum Überdruck- und Unterdruckschutz folgende Armaturen ein:

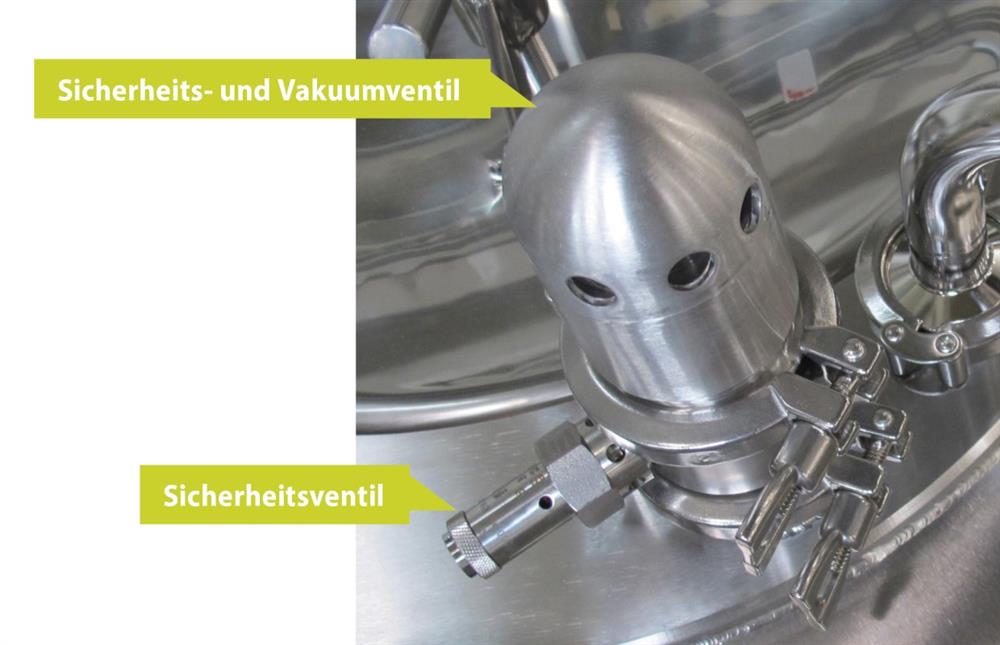

Sicherheits- und Vakuumventil
Das Ventil schützt den Druckbehälter vor unzulässigen Drucküberschreitungen und Vakuumbildung.
Betrieb: Wenn der Druck im Tank den maximalen zulässigen Wert (Einstelldruck) erreicht, öffnet sich das Ventil automatisch und lässt die überschüssige Luft aus dem Tank ab. Wenn der Druckwert wieder in den zulässigen Bereich zurückkehrt, schließt sich das Ventil wieder. Das Ventil sich öffnet auch, wenn es zur Bildung des Unterdrucks im Behälter kommt. Wenn der Druckwert in den sicheren Bereich zurückkehrt, schließt sich das Ventil wieder.
Sicherheitsventil
Jeder Druckbehälter benötigt ein Sicherheitsventil. Dieser löst bei einem gefährlichen Überdruck im Tank aus, der durch eine Fehlfunktion oder ungenügende Betätigung des Druckregelventils verursacht werden kann.
Spundapparat
Die Spundarmatur führt eine Doppelfunktion aus. Sie ermöglicht eine präzise Regelung des Drucks im Tank und funktioniert gleichzeitig als Sicherheitsventil und schützt den Behälter vor unzulässigen Drucküberschreitungen und Vakuum. Die Armatur wird in der Regel am CIP-Rohr des Behälters installiert.
Die Spundarmatur wird bei den Gär- und Lagerbehältern LTI und ZKI serienmäßig eingebaut, bei den zylindrokonischen Gärtanks ZMI der Serie mini ist aber als Option erhältlich.
Betrieb: Den gewünschten Regeldruck einstellen (z.B. 0,5 bar) und den Becher der Armatur mit Wasser befüllen. Ist einmal der eingestellte Regeldruck im Tank überschritten, öffnet sich das Ventil und lässt die überschüssige Luft aus dem Behälter. Das zeigt sich durch die heraustretenden Blasen im Wasserbecher. Auf diese Weise dient das Sicherheitsventil auch als Indikator des Gärvorgangs im Behälter.
![varnostna armatura](/Content/Images/uploaded/slike_vsebina/blog/spundaparat.jpg)
