Normen für die Herstellung von Podestanlagen

NORM EN ISO 14122

Die Norm ISO 14122 ist ein internationales Regelwerk, in dem generelle Anforderungen für einen sicheren Zugang zu den stationären und mobilen Maschinen definiert werden, wenn ein ortsfester Zugang benötigt wird und ein obligatorischer Zugang nicht direkt vom Boden oder von der Oberfläche aus möglich ist.

Die Norm besteht aus 4 Teilen:

EN ISO 14122-1:2016
Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 1: Wahl eines ortsfesten Zugangs und allgemeine Anforderungen

EN ISO 14122-2:2016
Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 2: Arbeitsbühnen und Laufstege

EN ISO 14122-3:2016
Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 3: Treppen, Treppenleitern und Geländer

EN ISO 14122-4:2016
Sicherheit von Maschinen - Ortsfeste Zugänge zu maschinellen Anlagen - Teil 4: Ortsfeste Steigleitern

STANDARD EN 1090

Die Norm EN 1090 ist eine europäische harmonisierte Norm, die sich mit der Konstruktion und Herstellung von tragenden Bauteilen und Strukturen aus Stahl oder Aluminium befasst. Seit 2014 ist die Norm in Übereinstimmung mit einer EU-Verordnung in der gesamten EU verbindlich und enthält die Regeln für die Erwerbung des FPC-Zertifikats und damit die Genehmigung für die CE-Kennzeichnung des Produkts.

Die Norm besteht aus 3 Teilen:

EN 1090-1: Ausführung von Stahltragwerken und Aluminiumtragwerken - Teil 1: Konformitätsnachweisverfahren für tragende Bauteile
Dieser Teil definiert:

die Anforderungen an die werkseigene Produktionskontrolle des Herstellers (Kontrolle der Produktionsprozesse und der Produktionskapazitäten, Implementierung der internen Produktionskontrolle)
die Anforderungen für den Konformitätsnachweis von Bauprodukten (Serien- oder Nicht-Serienfertigung)
die Bedingungen für die Erteilung des FPC-Zertifikats, einschließlich der CE-Kennzeichnung.

EN 1090-2: Ausführung von Stahltragwerken und Aluminiumtragwerken - Teil 2: Technische Regeln für die Ausführung von Stahltragwerken

Dieser Teil legt Anforderungen an die Ausführung von Stahltragwerken fest, um ein ausreichendes Niveau an statischer Tragfähigkeit und Standsicherheit, Gebrauchstauglichkeit und Dauerhaftigkeit sicherzustellen.

EN 1090-3: Ausführung von Stahltragwerken und Aluminiumtragwerken - Teil 3: Technische Regeln für die Ausführung von Aluminiumtragwerken.

Dieser Teil legt Anforderungen an die Ausführung von Aluminiumtragwerken fest.

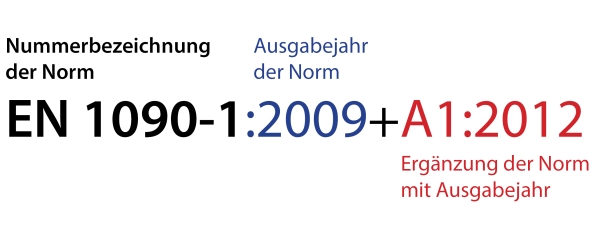

In der technischen Dokumentation des Produkts (Zertifikat, Erklärungen, Produktionsdokumentation) gibt der Hersteller immer die Version der Norm an, nach der das Produkt hergestellt und zertifiziert wurde.

norm

FPC-ZERTIFIKAT (Factory Production Control)

Das Production Control Certificate (FPC) ist ein offizielles Dokument, das die Übereinstimmung des Produktionskontrollsystems des Unternehmens mit der Norm EN 1090-1 bestätigt und nur von einer benannten Zertifizierungsstelle an das Unternehmen erteilt werden kann. Für Hersteller, die Stahltragwerke und Bauteile auf den europäischen Markt liefern möchten, ist die Erwerbung des FPC-Zertifikats obligatorisch. Nur auf der Grundlage des gültigen Zertifikats kann der Hersteller für sein Produkt eine Leistungserklärung ausstellen und die CE-Kennzeichnung verwenden.

Wie erhält ein Unternehmen das FPC-Zertifikat?

Das Unternehmen muss bei der benannten Zertifizierungsstelle ein Zertifikat (FPC) beantragen. Die benannte Stelle führt zunächst eine Inspektion der Produktionsanlage und des internen Systems der Produktionskontrolle durch und erstellt gegebenenfalls eine Liste der erforderlichen Verbesserungen. Um das Zertifikat zu erhalten, muss der Hersteller die werkseigene Produktionskontrolle gemäß den Anforderungen der Norm EN 1090-1 und den zusätzlichen Bedingungen der Norm SIST EN 1090-2 (für Stahltragwerke) oder SIST EN 1090-3 (für Aluminiumtragwerke) einführen, implementieren und entsprechend dokumentieren.

Durch die Erlangung des FPC-Zertifikats ist der Hersteller verpflichtet, das interne Produktionskontrollsystem gemäß den vorgeschriebenen Normen und technischen Spezifikationen durchzuführen. Die Pflicht der autorisierten Zertifizierungsstelle ist aber, das Produktionskontrollsystem im zertifizierten Unternehmen regelmäßig zu überwachen und zu bewerten.

FPC Skrlj

LEISTUNGSERKLÄRUNG

Nach Erhalt des FPC-Zertifikats erwirbt der Hersteller das Recht, für sein Produkt eine Leistungserklärung auszustellen und die CE-Kennzeichnung zu verwenden, wodurch die Konformität des Produkts mit den EU-weiten Anforderungen bestätigt ist.

Die Leistungserklärung muss folgende Angaben enthalten:

Firmenbezeichnung und Anschrift des Herstellers,
Seriennummer,
Produkttyp oder Produkttyp-Klassifizierungscode,
Verwendungszweck,
vorgeschriebenes System zur Bewertung und Überprüfung der Leistungsbeständigkeit,
eine Liste der Direktiven und Normen, denen das Produkt entspricht,
Identifizierung des Unterzeichners des Herstellers oder seines Bevollmächtigten,
Zertifizierungsstelle und Nummer des Zertifikats,
Ort und Datum der Erklärung.

Leistungserklaerung

PFLICHTEN DES HERSTELLERS

Der Hersteller ist verpflichtet, die Stahlkonstruktionen und alle ihre Bauteile gemäß den Normen und vorgeschriebenen technischen Unterlagen herzustellen und für eine einwandfreie Kontrolle der Produktionsverfahren und des Endproduktes zu sorgen.

Der Hersteller muss eine Dokumentation für das Produkt erstellen, aus der hervorgeht, dass die Herstellung den Anforderungen der Norm EN 1090 entspricht. Die Dokumentation muss unter anderem enthalten:

technische Skizzen von Bauteilen,
statische Berechnung des Tragwerks und der Bauteile (beim Hersteller aufbewahrt),
Rückverfolgbarkeit der verwendeten Materialien,
Rückverfolgbarkeit von Produktionsprozessen (dokumentierte Schweißverfahren, Befähigungsnachweis des Schweißers),
Anweisungen zur sicheren Verwendung und Wartung des Produkts,
Garantieerklärung,
Leistungserklärung mit CE-Kennzeichnung.

Die Pflicht des Herstellers ist außerdem einen Typenschild des Produkts zu versorgen, mit allen nötigen Daten: Name, Seriennummer, Baujahr, CE-Zeichen, angewandte Normen. Der Typenschild muss an einer gut sichtbaren Stelle der Konstruktion angebracht werden.

Typenschild

WAS BEDEUTET DAS FÜR DEN BENUTZER?

Warum ist billigere Lösung nicht immer die beste Wahl?

Die Entscheidung, welchen Hersteller zu wählen, kann oft schwierig sein, da es viele Anbieter der Stahlkonstruktionen gibt. Sehr oft ist gerade niedriger Preis der entscheidende Faktor, obwohl dies häufig schlechtere Qualität mitbringt. Mit einer preisgünstigeren Auswahl erhalten Sie vielleicht ein Produkt, das die Mindestanforderungen der Standards erfüllt, die Frage ist aber, ob es auch Ihren Erwartungen entspricht. Denken Sie daran, dass Sie die Konstruktion für einen längeren Zeitraum installieren. Die Konstruktion werden Sie, sowie Ihre Mitarbeiter und Besucher, wahrscheinlich häufig benutzen. Deshalb ist es wichtig, sich darauf "SICHER" zu fühlen.

Bevor Sie sich für den Kauf entscheiden, sollen sie sich informieren, ob der Hersteller Ihnen auch die erforderliche Dokumentation zur Verfügung stellt, die die Übereinstimmung des Produktes mit den Normen beweist und Ihnen ermöglichen, die Nutzungsgenehmigung für das Objekt zu erhalten. Wenn die Dokumentation mangelhaft ist, müssen Sie diese später besorgen, was zusätzliche Kosten und zeitaufwändige Arbeit bedeutet. Es kann auch geschehen, dass Sie aufgrund unsachgemäßer Projektierung oder wegen mangelhafter Rückverfolgbarkeit von Verfahren und Materialien, die Nutzungsgenehmigung für das Objekt nicht erhalten.

SKRLJ-Podest im Vergleich zu Podest eines anderen Herstellers

PODEST EINES ANDEREN HERSTELLERS	PODEST SKRLJ

Die Geländersegmente in demontierbarer Ausführung sind weniger stabil und weisen bei seitlichen Belastungen niedrige Steifigkeit aus. Solches Geländer gibt dem Benutzer beim Anlehnen kein Gefühl der Sicherheit.	Das Geländersystem Skrlj weist sehr hohe Steifigkeit gegen seitliche Belastungen aus. Die Zaunpfosten sind an die Seite der Plattform angeschweißt, genauso die Verbindungen zwischen den Geländerpfosten und Querstangen. Beim Anlehnen neigt sich das Geländer minimal, was dem Benutzer ein Gefühl der Sicherheit gibt.
Demontierbares Geländer verlangt mehr Zeit bei Montage des Podests.	Podestsystem Skrlj ist schnell aufbaubar. Wir liefern die Podeste in gefertigten Segmenten - ein bereits zusammengebauter Satz von Führungen, Verstärkungen, Trittflächen und Geländern. Man braucht nur die Segmente nach der nummerierten Liste auf die Träger zu setzen und zusammenzuschrauben.
Separate Geländersegmente – es gibt ungeschützte Bereiche zwischen den einzelnen Geländersegmenten.	Durchgehende Längsverbindungen über die gesamte Gäländerlänge verleihen dem Geländer die Festigkeit. Der Handlauf ist aus stärkerem Rohrprofil.
Der Zugang zum Podest von der Leiter (ohne Rückenschutz) ist für den Benutzer gefährlich. Eine Sicherheitskette im Bereich des Podestantritts kann edas Geländer nicht gleichwertig ersetzen.	Bei Skrlj-Podesten bieten wir solche Lösungen nicht an.
Die Norm verlangt, dass sich die Trittfläche beim Gehen nicht mehr als 4 mm biegt. Das ist bei Blechprofilrosten mit einer Breite von mehr als 150 mm, schwer zu erreichen.	Die Blechprofilroste bei Podesten SKRLJ sind 150 mm breit. Beim Gehen tritt eine Person jedes Mal auf mindestens zwei nebeneinanderstehende Blechroste. Dies reduziert den Biegefaktor erheblich.
